My equipment
| Фото | Название |
| - | My equipment |
 |

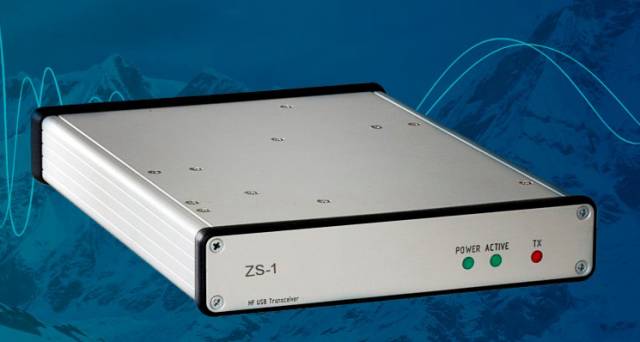

SDR ZS-1 ZS-1 DDC/DUC SDR трансивер КВ диапазона, разработанный для радиолюбительских применений с использованием современных технологий цифровой обработки сигнала. Прямое цифровое преобразование и прямой цифровой синтез (DDC/DUC), в сочетании со специально разработанными аналоговыми цепями, позволили добиться высоких характеристик трансивера. Все возможности аппаратной части реализованы в постоянно развивающемся программном обеспечении. Для связи с персональным компьютером используется интерфейс USB 2.0, подключив который вы получите все преимущества прямой цифровой обработки сигналов, недоступные для классических трансиверов. Коммутация на реле В качестве элементов коммутации в приемном тракте использованы высоконадежные реле, которые не вносят искажений в принимаемый сигнал. Усилители на дискретных элементах Усилители высокой частоты выполнены на малошумящих транзисторах по двухтактной схеме и обладают низким коэффициентом шума и большим динамическим диапазоном по интермодуляции второго и третьего порядков (IP2, IP3). Преселектор Семь высокодобротных фильтров, настроенных на любительские диапазоны частот, значительно уменьшают возможность перегрузки АЦП мощным внеполосным сигналом и повышают помехозащищенность приемного тракта в целом. Эти же фильтры используются для фильтрации выходного сигнала передатчика, обеспечивая высокое подавление гармонических и негармонических составляющих. Аналогово-цифровое преобразование Применение 16-разрядного АЦП LTC2217, работающего с частотой 100 МГц, позволило реализовать динамический диапазон приемного тракта 130 дБ. Цифро-аналоговое преобразование 14-разрядный ЦАП также работает с частотой 100 МГЦ и является оконечным звеном системы прямого цифрового синтеза. Усилитель мощности Выходной каскад усилителя мощности класса АВ построен по двухтактной схеме и обеспечивает в нагрузке мощность 15 Вт. Цифровая обработка Алгоритмы цифровой обработки сигнала (цифровые гетеродины, фильтрация и т.п.) реализованы в высокопроизводительной ПЛИС. В ней же реализовано управление элементами трансивера и интерфейс связи с персональным компьютером. Компоновка При проектировании трансивера были учтены требования по электромагнитной совместимости – все важные узлы трансивера закрыты экранами, а сигнальные проводники проходят по внутренним слоям многослойной печатной платы. Все тепловыделяющие элементы имеют тепловой контакт с корпусом трансивера – отсутствуют локальные перегревы и повышается надежность и срок службы. |
 |

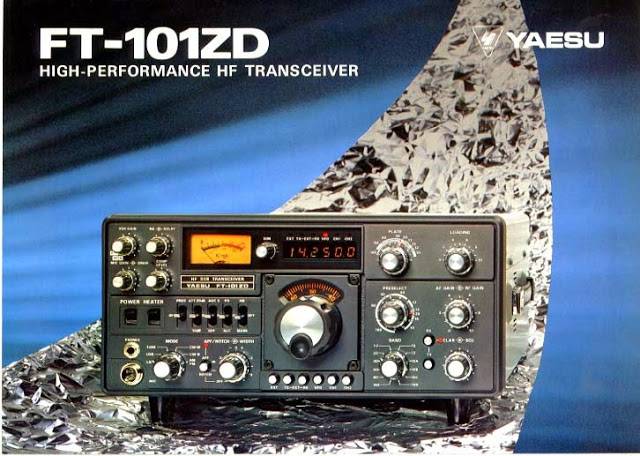

YAESU 101ZD MK III FT-101ZD –тщательно спроектированный, высоко - классный приемопередатчик современной разработки, обеспечивает весь диапазон (160 - 10 метров) работы на SSB, CW, и AM* или FM*. Этот приемопередатчик работает на входной мощности 180 ватт. Расширенные возможности включают цифровой и аналоговый дисплей частоты, непрерывно переменная ЕСЛИ пропускная способность (300 Гц - 2.4 кГц), прекрасный подавитель шумов с пороговой настройкой, и эффективным RF процессором речи. Приемник отличается превосходным динамическим диапазоном, несмотря на его высокую чувствительность, для надежной работы в присутствии сильных сигналов. Встроенный в FT-101ZD - VOX , полудуплекс CW с sidetone, кристаллическим калибратором на 25 кГц, выбираемым AGC, и децибелом на 10 децибелов/20 аттенюатор RF входящего сигнала. FT -101ZD проектировался для пользователя. Органы управления и выключатели установлены в эффективной и логичной манере, так что Вы не будете возиться с поиском выключателя или кнопки, когда вам необходимо сделать это быстро. Проектировщики теперь позволили Вам переключать диапазоны, повторно не калибруя дисплей. Все схемы, кроме драйвера передатчика и заключительных стадий усилителя, жестко установлены. Жестко установленные устройства обеспечивают чрезвычайно высокую надежность и высокую плотность компонентов, вместе с малой утечкой мощности. FT -101ZD может использоваться с разными показателями AC напряжений, от 100 до 234 вт. Конвертер DC-DC, обеспечивая работу на 13.5 VDC источников питания, является доступной опцией. Для экономии FT-101Z, цифровой модуль - доступная опция, обеспечивает цифровую способность дисплея и может быть установлен в ваш приемопередатчик позднее. Дополнительное оборудование на обеих моделях FT-101ZD и FT-101Z - охлаждающий вентилятор, Конвертер DC-DC, фильтр CW на 600 Гц/350, модуль FM, и микрофон. |
